Печать/PDFИзмерение в один клик, быстро и экономично
Решение проблем традиционных измерительных приборов
Традиционные измерительные приборы, такие как эпископ, измерительный прибор изображения, инструментальный микроскоп, устройство для определения шероховатости поверхности, штангенциркуль с нониусом, микроизмеритель и т.д., в процессе измерения сталкиваются со множеством проблем, например: трудоемкий процесс установки объекта измерения и локализации исходной точки, длительное выполнение измерения партии, многочисленность работников, выполняющих измерения, приводит к разным результатам измерений, сложное управление обработкой статических данных
Традиционные измерительные приборы
Медленное измерение ×
- Объект измерения необходимо локализировать, на локализацию исходной точки которого расходуется рабочее время
- Чем больше точек измерения или их величин, тем дольше время измерения
- Длительное измерение может привести к различным нагрузкам, например, усталости глаз рабочего персонала
Неточные результаты ×
- Различные методы использования приводят к различным результатам измерений
- Различные методы фокусировки приводят к разным результатам измерений
- Выбор места измерения приводит к тому, что полученные результаты варьируются от работника к работнику
Сложно осваиваемая работа ×
- Требуется много времени, чтобы научиться работать
- Неквалифицированный персонал не сможет выполнить правильные измерения
- Измерение виртуальных линий и виртуальных точек требует профессиональных знаний
Система мгновенных измерений серии FastoM
Быстрота и эффективность ✔
- Возможность произвольного размещения продукта
- Возможность измерения до 512 локаций одновременно
- Быстрое и точное измерение в режиме CNC
Простота и легкость использования ✔
- Возможность быстро приступить к работе без длительного обучения
- Простой рабочий интерфейс предоставляет легкое и правильное измерение для каждого
- Простая настройка измерения виртуальных линий и точек

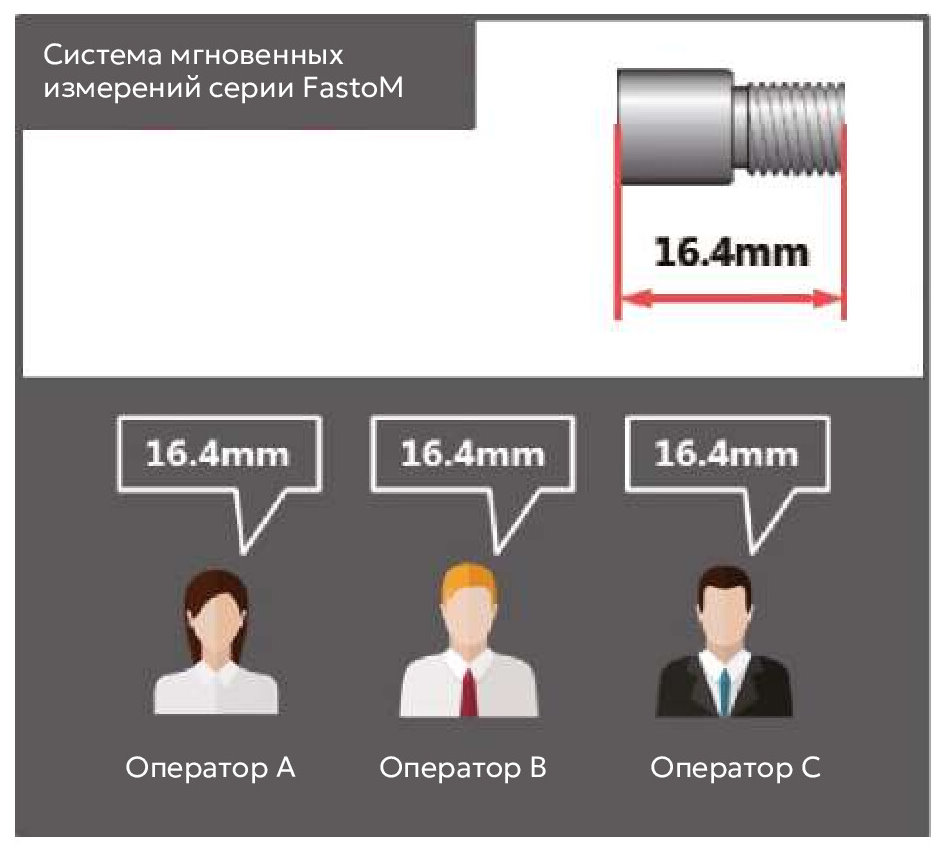

Точность и последовательность ✔
- Необходим лишь один клик
- Доступность, точность и последовательных результатов для каждого
- Автофокус
- Отсутствие неточностей из-за настройки фокуса
- Автоматическое распознавание места измерения
- Единство и стабильность результатов при каждом измерении
Простой рабочий процесс
Интеллектуальное устранение погрешностей измерений
Традиционные инструменты измерения размеров
Такие операции, как «настройка фокуса», «выбор точки или места измерения», «выбор или выравнивание краев», могут различаться от человека к человеку, что приводит к неизбежным погрешностям измерений.
Система мгновенных измерений серии FastoM
- Автоматическое распознавание положения
- Локализация не требуется, автоматический выбор положения и направления.
- Автоматическое извлечение краев
- Высокоточный алгоритм извлечения, субпиксельная обработка по краям.
- Автофокус
- Высокая глубина резкости, четкость фокуса независимо от разности шага.
Высокоэффективный процесс измерения
Система мгновенных измерений серии FastoM оснащен бителецентрической оптической линзой.
Объектив обладает такими характеристиками, как глубина резкости, хороший обзор и т.д.
Высокая глубина резкости
Точное измерение может быть выполнено в пределах глубины резкости без необходимости трудоемкого процесса фокусировки, что снижает требования к точности фокусировки.
Хороший обзор
Все измерения могут быть выполнены в поле обзора, без длительных перемещений и соединений, измерения всех размеров в поле обзора могут быть выполнены за несколько секунд.
Функция бесконтактного измерения высоты
Оснащенный оптическим бесконтактным датчиком, в режиме CNC, система мгновенных измерений может в один клик выполнить точное и быстрое измерение таких параметров изделия, как габариты двумерной плоскости, высота, равномерности, т.е. измерение 2,5D в один клик.
Примечание: оптическая бесконтактная измерительная головка, опциональная точечная лазерная измерительная головка и спектральная конфокальная измерительная головка перемещения.
Импорт модуля CAD
Импорт CAD основан на формате DXF. Считывая информационные данные, такие как необходимые для измерения габаритные характеристики, даже если измеряемая деталь не находится рядом, можно легко создать шаблон измерения CNC.

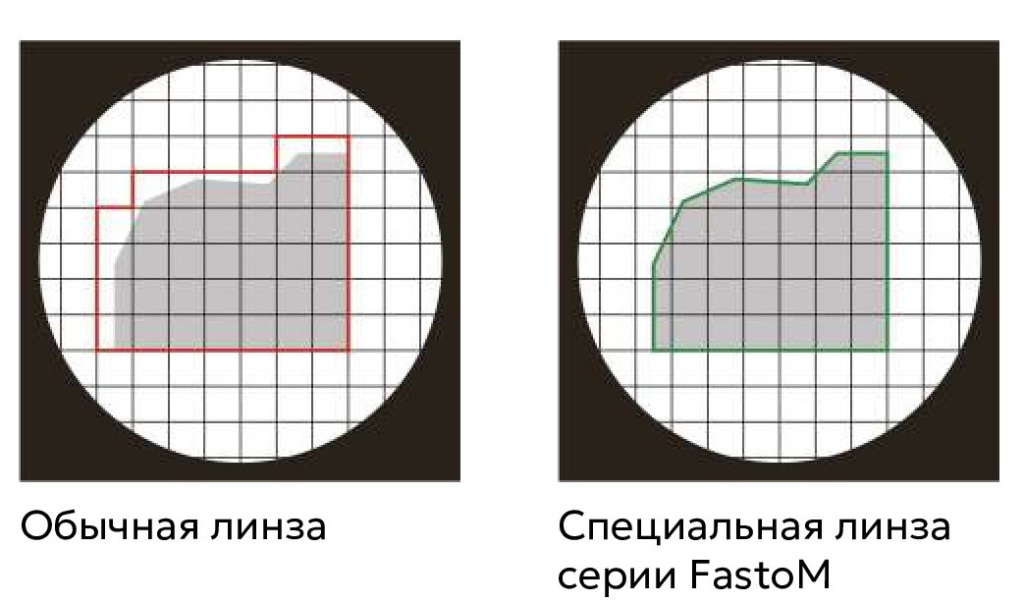

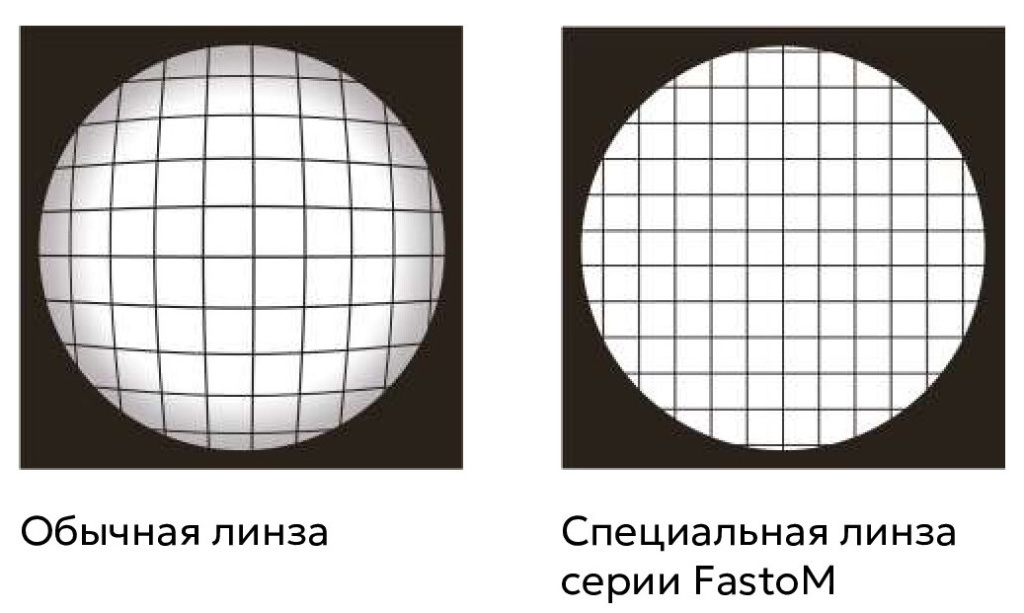

Оптическая линза серии FastoM
Благодаря бителецентрической оптической линзе высокого разрешения с большой глубиной резкости разность шага не влияет на четкость фокуса изображения.
Благодаря бителецентрической оптической линзе высокого разрешения с большой глубиной резкости разность шага не влияет на размер изображения. Во время измерения не нужно беспокоиться о неровностях объекта измерения.
Использование бителецентрической оптической линзы высокого разрешения с большой глубиной резкости обеспечивает практически нулевое искажение изображения в пределах обзора. Во время измерения не нужно беспокоиться о положении объекта измерения.
Применение таких алгоритмов, как интерполяция высокого порядка и числовая аппроксимация для выполнения субпиксельной обработки краев, обеспечивает высокоточные измерения на субпиксельном уровне в пределах обзора.

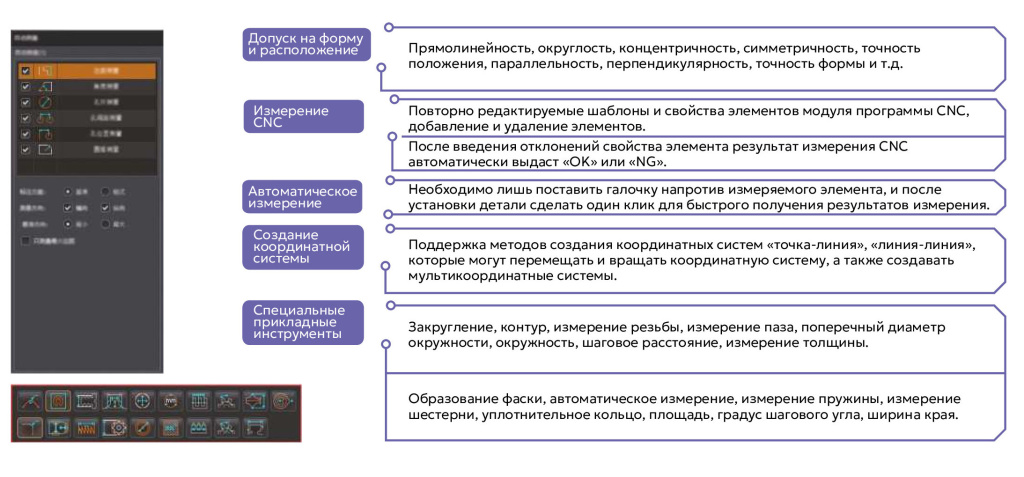

Измерительное ПО
Программное обеспечение VisionX — это профессиональное программное обеспечение для визуальных измерений. VisionX предлагает дружественный пользовательский интерфейс, удобное и быстрое управление, а также отличную практическую функциональность. ПО VisionX предоставляет до 80 видов инструментов извлечения и анализа, включая инструменты извлечения признаков, вспомогательные инструменты, инструменты маркировки, специальные прикладные инструменты и т. д. Кроме того, ПО можно настроить в соответствии с личными пользовательскими требованиями для результативного повышения эффективности работы.
Статический анализ
Интерфейс статистического анализа имеет следующие вкладки [Статистическое значение], [График тенденций], [Гистограмма] и [Обзор данных].
Описание функций
Автоматическая запись и запрос результатов измерений
Результаты измерений и основная информация об их статистическом значении (например, среднее значение, σ, 3σ, 6σ, Ca, Cp, Cpk и т. д.) будут автоматически записываться и архивироваться. Оператор может выбрать различные условия фильтрации для извлечения истории записей.
Контроль производственного процесса и улучшение качества продукции
График тенденций отслеживает нарушения в генерирующем оборудовании и производственном процессе посредством регулярной тенденции изменения измеренного значения. Например, изменение монотонности измеренного значения, изменение периодичности.
Гистограмма отражает состояние движения и распределение качества продукции, передает информацию о качественном состоянии процесса и используется для оценки и прогнозирования качества продукции и процента браков.

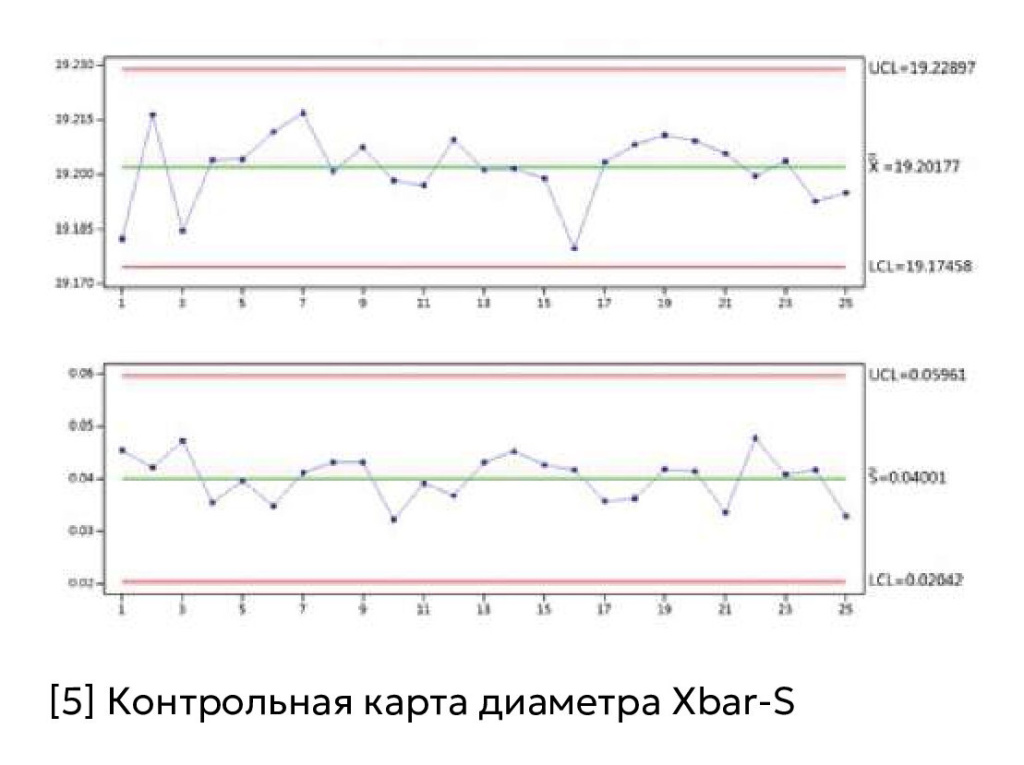

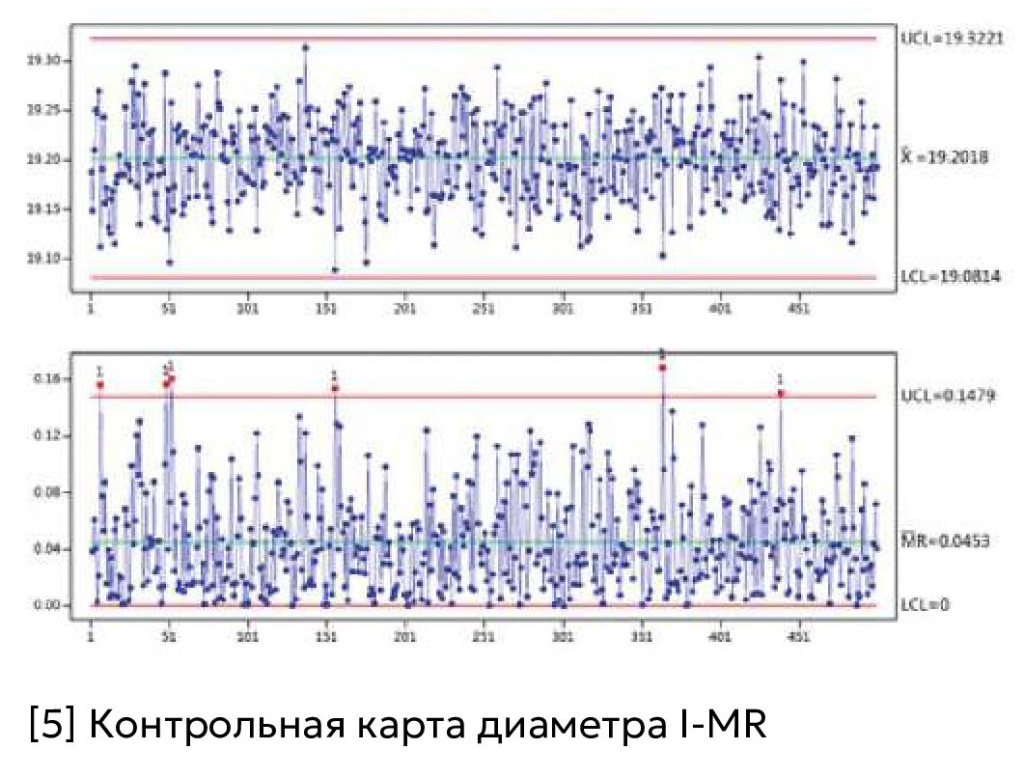

Серия контрольных карт
Автоматическое создание протоколов испытаний в один клик
В качестве формата отчета можно выбрать файлы Excel, pdfs, txts, csv и другие форматы файлов.
- Пользователь может настроить собственные шаблоны отчетов.
- Быстрый вывод и печать отчета в один клик.
- Поддержка передачи данных измерений в режиме реального времени в заданные пользователем шаблоны отчетов.
- Поддержка подключения данных измерений к системе обмена мгновенными сообщениями пользователя.
Протокол испытаний ступенчатого вала
 |
Наименование детали |
Ступенчатый вал |
|
Модель детали |
E9IHL |
|
|
Номер производственной партии |
140235 |
|
|
Проверяющий |
Владимир Букин |
|
|
Утверждающий |
Сергей Михайлов |
|
|
Дата проверки |
09.08.2018 14:17 |
|
|
Дата получения |
08.08.2018 |
Результаты измерений
|
ID |
Наименование элемента |
Результаты измерения |
Оценка |
Расчетное значение |
Верхнее отклонение |
Нижнее отклонение |
|
1 |
[D1 |
70. 0118мм |
OK |
70.000мм |
0. 015мм |
-0. 015мм |
|
2 |
[D2] |
30.0350мм |
0E |
30.000мм |
0. 040мм |
0.000мм |
|
3 |
[D3] |
22.0112мм |
OK |
22.000мм |
0.015мм |
-0.010мм |
|
4 |
[D4] |
14.0040мм |
OK |
14.000мм |
0. 015мм |
0.000мм |
|
5 |
[D5] |
17.9895мм |
OK |
18.000мм |
0.000мм |
-0.015мм |
|
6 |
[D6] |
4.0032мм |
OK |
4.000мм |
0.010мм |
0.000мм |
|
7 |
[D7] |
20.013мм |
OK |
20.000мм |
0. 015мм |
0.000мм |
|
3 |
[D3] |
16.5581мм |
OK |
16.500мм |
0.010мм |
0.000мм |
|
9 |
[D9] |
9.9986мм |
OK |
10.000мм |
0.010мм |
-0.005мм |
|
10 |
[D10] |
23.5489мм |
OK |
23.500мм |
0.010мм |
0.000мм |
|
11 |
[D11] |
19.4987мм |
OK |
19.500мм |
0.010мм |
-0.010мм |
|
12 |
[D12] |
2. 0550мм |
OK |
2.050мм |
0.010мм |
0. 000мм |
|
13 |
[D13] |
11.0210мм |
OK |
11.000мм |
0.25мм |
0.000мм |
|
14 |
[D14] |
4.0032мм |
OK |
4.000мм |
0.010мм |
0.000мм |
|
15 |
[D15] |
20.013мм |
OK |
20. 000мм |
0.015мм |
0.000мм |
Область применения
Система мгновенных измерений серии FastoM может быть использован в таких областях, как машиностроение, электроника, пресс-форма, литье под давлением, металлические изделия, резина, низковольтные электроприборы, магнитные материалы, точная штамповка, разъемы, соединители, клеммы, мобильные телефоны, бытовая техника, печатные платы, медицинское оборудование, часы, режущие инструменты, и других измерительных областях.
Типичный пример
|
Модель продукции |
TC82 |
TC83 |
||
|
Датчик изображения |
20 млн. пикселейCMOS |
|||
|
Дисплей |
Дисплей корпуса |
10.4 дюйма LCD дисплей (XGA: 1024X768) |
||
|
Внешний дисплей |
Опционально, 24 дюйма LCD дисплей (XGA: 1920X1080) |
|||
|
Светоприемная линза |
Двухтелецентрический объектив высокого разрешения |
|||
|
Система освещения |
Кольцевая подсветка |
Четырехсекционное освещение (белый свет) |
||
|
Нижняя подсветка |
Телецентричекая оптика (зеленый цвет) |
|||
|
Поле обзора |
Широкий обзор (мм) |
200X200 (4 угла R50) |
300X200 (4 угла R50) |
|
|
Точный обзор (мм) |
130X130 |
230X130 |
||
|
Повторная точность |
Широкий обзор |
Без сшивки |
±1 мкм |
|
|
Со сшивкой |
±2 мкм |
|||
|
Точный обзор |
Без сшивки |
±0,5 мкм |
||
|
Со сшивкой |
±1,5 мкм |
|||
|
Точность измерения |
Широкий обзор |
Без сшивки |
±3 мкм |
|
|
Со сшивкой |
±(5+0,02L) мкм |
|||
|
Точный обзор |
Без сшивки |
±1,5 мкм |
||
|
Со сшивкой |
± (3+0,02L) мкм |
|||
|

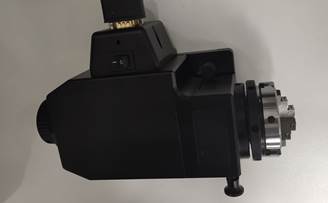

Спецификация горизонтальной поворотной платформы *3 |
Угол поворота |
Разрешение 0,02°, диапазон 360° |
||
|
Скорость вращения |
0.2-2 вращений/с |
|||
|
Максимально измеряемый диаметр |
Ф 60 мм |
|||
|
Измерение высоты* |
Измеряемый диапазон (XY) |
/ |
120 мм X 110 мм |
|
|
Высота/диаметр |
/ |
1,5 |
||
|
Ось Z не перемеща- ется |
Высота |
/ |
±3,5 мм |
|
|
Точность |
/ |
±2 мкм |
||
|
Ось Z пере- мещается |
Высота |
/ |
75 мм |
|
|
Точность |
/ |
± (6+L/100) мкм |
||
|
Диметр измерительной головки |
/ |
Ф 38 мкм |
||
|
Разрешение |
/ |
0,25 мкм |
||
|
Измерительное ПО |
VisionX |
|||
|
Разрешение экрана |
0.1 мкм |
|||
|
XY Элек- трический предмет- ный столик |
X Диапазон перемещения |
110 мм |
210 мм |
|
|
Y Диапазон перемещения |
110 мм |
110 мм |
||
|
Нагрузка |
7,5 кг |
|||
|
Направ- ление по оси Z |
Диапазон перемещения |
75 мм |
||
|
Каркас оборудования |
Высокопрочный металл |
Высокопрочный металл |
||
|
Габариты (ДXШXВ) мм |
531X386X731 |
531X503X731 |
||
|
Вес |
49 кг |
75 кг |
||
|
Рабочее напряжение |
100-240 ВПТ,50/60 Гц, 2A Мощность 300 Вт |
|||
|
Рабочая среда |
Температура 10°С-35°С, Влажность 20-80% (без конденсации) вибрации <0.002g меньше 15 Гц |
|||
|
Модель продукции |
TC32D |
TC33D |
||
|
Датчик изображения |
5 млн. пикселей CMOS |
|||
|
Дисплей |
Дисплей корпуса |
10.4 дюйма LCD дисплей (XGA: 1024X768) |
||
|
Внешний дисплей |
Опционально, 24 дюйма LCD дисплей (XGA: 1920 X1080) |
|||
|
Светоприемная линза |
Двухтелецентрический объектив высокого разрешения |
|||
|
Система освещения |
Кольцевая подсветка |
Четырехсекционное освещение (белый свет/зеленый свет) |
||
|
Нижняя подсветка |
Телецентрическая оптика (зеленый цвет) |
|||
|
Измерение обзора |
Широкий обзор (мм) |
200X200 (4 угла R50) |
300X200 (4 угла R50) |
|
|
Точный обзор (мм) |
130X130 |
230X130 |
||
|
Повторная точность |
Широкий обзор |
Без сшивки |
±1 мкм |
|
|
Со сшивкой |
±2 мкм |
|||
|
Точный обзор |
Без сшивки |
±0.5 мкм |
||
|
Со сшивкой |
±1.5 мкм |
|||
|
Точность измерения |
Широкий обзор |
Без сшивки |
±5 мкм |
|
|
Со сшивкой |
± (7+0.02L) мкм |
|||
|
Точный обзор |
Без сшивки |
±2 мкм |
||
|
Со сшивкой |
± (4+0.02L) мкм |
|||
|
Измерительное ПО |
VisionX |
|||
|
Разрешение экрана |
0.1 мкм |
|||
|
XY Электрический предметный столик |
X Диапазон перемещения |
110 мм |
210 мм |
|
|
Y Диапазон перемещения |
110 мм |
110 мм |
||
|
Нагрузка |
7,5 кг |
|||
|
Диапазон перемещения по оси Z |
75 мм |
|||
|
Габариты (ДXШXВ) мм |
531X386X731 |
531X503X731 |
||
|
Вес |
49 кг |
75 кг |
||
|
Рабочее напряжение |
200-240 ВПТ, 50/60 Гц, 300 Вт |
|||
|
Рабочая среда |
Температура 10°С~35°С, влажность 20~80% (без конденсации) вибрации <0.002g меньше 15 Гц |
|||
|
Модель продукции |
TC32D |
TC33D |
||
|
Датчик изображения |
5 млн. пикселей CMOS |
|||
|
Дисплей |
Дисплей корпуса |
10.4 дюйма LCD дисплей (XGA: 1024X768) |
||
|
Внешний дисплей |
Опционально, 24 дюйма LCD дисплей (XGA: 1920 X1080) |
|||
|
Светоприемная линза |
Двухтелецентрический объектив высокого разрешения |
|||
|
Система освещения |
Кольцевая подсветка |
Четырехсекционное освещение (белый свет/зеленый свет) |
||
|
Нижняя подсветка |
Телецентрическая оптика (зеленый цвет) |
|||
|
Измерение обзора |
Широкий обзор (мм) |
200X200 (4 угла R50) |
300X200 (4 угла R50) |
|
|
Точный обзор (мм) |
130X130 |
230X130 |
||
|
Повторная точность |
Широкий обзор |
Без сшивки |
±1 мкм |
|
|
Со сшивкой |
±2 мкм |
|||
|
Точный обзор |
Без сшивки |
±0.5 мкм |
||
|
Со сшивкой |
±1.5 мкм |
|||
|
Точность измерения |
Широкий обзор |
Без сшивки |
±5 мкм |
|
|
Со сшивкой |
± (7+0.02L) мкм |
|||
|
Точный обзор |
Без сшивки |
±2 мкм |
||
|
Со сшивкой |
± (4+0.02L) мкм |
|||
|
Измерительное ПО |
VisionX |
|||
|
Разрешение экрана |
0.1 мкм |
|||
|
XY Электрический предметный столик |
X Диапазон перемещения |
110 мм |
210 мм |
|
|
Y Диапазон перемещения |
110 мм |
110 мм |
||
|
Нагрузка |
7,5 кг |
|||
|
Диапазон перемещения по оси Z |
75 мм |
|||
|
Габариты (ДXШXВ) мм |
531X386X731 |
531X503X731 |
||
|
Вес |
49 кг |
75 кг |
||
|
Рабочее напряжение |
200-240 ВПТ, 50/60 Гц, 300 Вт |
|||
|
Рабочая среда |
Температура 10°С~35°С, влажность 20~80% (без конденсации) вибрации <0.002g меньше 15 Гц |
|||
|
Модель продукции |
TC35 |
TC85 |
||
|
Датчик изображения |
5 млн. пикселей CMOS |
20 млн. пикселй CMOS |
||
|
Дисплей |
24 дюйма LCD дисплей (XGA: 1920X1080) |
|||
|
Светоприемная линза |
Двухтелецентрический объектив высокого разрешения |
|||
|
Измерение обзора |
Широкий обзор (мм) |
500X400 (4 угла R50) |
||
|
Точный обзор (мм) |
430X330 |
|||
|
Система освещения |
Кольцевая подсветка |
Четырехсекционное освещение (белый/зеленый свет) |
||
|
Нижняя подсветка |
Телецентрическая оптика (зеленый цвет) |
|||
|
Повторная точность |
Широкий обзор |
Без сшивки |
±1 мкм |
±1 мкм |
|
Со сшивкой |
±2 мкм |
±2 мкм |
||
|
Точный обзор |
Без сшивки |
±0.5 мкм |
±0.5 мкм |
|
|
Со сшивкой |
±1.5 мкм |
±1.5 мкм |
||
|
Точность измерения |
Широкий обзор |
Без сшивки |
±5 мкм |
±3 мкм |
|
Со сшивкой |
± (7+L/200) мкм |
± (5+L/200) мкм |
||
|
Точный обзор |
Без сшивки |
±2 мкм |
±1.5 мкм |
|
|
Со сшивкой |
± (4+L/200) мкм |
± (3+L/200) мкм |
||
|
Измерение высоты (оп- тический зонд) |
Измеряемый диапазон (XY) |
300 мм X 300 мм |
||
|
Высота/диаметр |
1.64 |
|||
|
Ось Z не перемеща- ется |
Высота |
±2 мм |
||
|
Точность |
±2 мкм |
|||
|
Ось Z пере- мещается |
Высота |
200 мм |
||
|
Точность |
± (6+L/100) мкм |
|||
|
Диметр луча |
Ф100 мкм |
|||
|
Разрешение |
0.25 мкм |
|||
|
Лазерный датчик линейного сканирования |
Поддерживает |
|||
|
Дальность хода |
X (мм) |
410 |
||
|
Y (мм) |
310 |
|||
|
Z (мм) |
200 |
|||
|
Специфи- кация гори- зонтальной поворотной платформы |
Угол поворота |
Разрешение 0.02°, диапазон 360° |
||
|
Скорость вращения |
0.2~2 вращений/с |
|||
|
Максимально измеряемый диаметр |
Ф 60 мм |
|||
|
Разрешение растрового изображения |
0.1мкм |
|||
|
Габариты (ДXШXВ) мм |
900X1340X1600 |
|||
|
Нагрузка (кг) |
20 кг |
|||
|
Вес оборудования (кг) |
950 кг |
|||
|
Измерительное ПО |
VisionX Pro |
|||
|
Рабочее напряжение |
200-240 ВПТ, 50/60 Гц, 10A , 2500 Вт |
|||
|
Рабочая среда |
Температура 10°С~35°С, влажность 20~80% (без конденсации) вибрации <0.002g меньше 15 Гц |
|||
|
Модель продукции |
TC42 |
TC42S |
|
Датчик изображения |
12 млн. пикселейCMOS |
12 млн. пикселейCMOS |
|
Дисплей |
24 дюйма LCD дисплей (XGA: 1920X1080) |
|
|
Светоприемная линза |
Двухтелецентрический объектив |
|
|
Пропускающая система |
Параллельный свет (белый цвет) |
|
|
Поле обзора |
200 ммx150 мм |
Ф230 мм |
|
Глубина резкости |
50 мм |
50 мм |
|
Рабочее расстояние |
400 мм |
|
|
Повторная точность |
±2 мкм |
|
|
Точность измерение |
±5 мкм |
|
|
Перемещение по оси Z |
100 мм |
65 мм |
|
Измерительное ПО |
VisionX |
|
|
Разрешение экрана |
0.1 мкм |
|
|
Нагрузка предметного столика |
10 кг |
15 кг |
|
Габариты (ДXШXВ) |
830X605X2030 мм (включая стол, ширина 1505 мм) |
|
|
Вес |
375 кг |
|
|
Рабочее напряжение |
200-240 ВПТ, 50/60 Гц, 600 Вт |
|
|
Рабочая среда |
Температура 10°С~35°С, влажность 20~80% (без конденсации) вибрации <0.002g меньше 15 Гц |
|
|
Модель продукции |
TC10 |
TC11 |
|
|
Датчик изображения |
20 млн. пикселей CMOS |
||
|
Дисплей |
24 дюйма LCD дисплей (XGA: 1920X1080) |
||
|
Светоприемная линза |
Двухтелецентрический объектив высокого разрешения |
||
|
Система освещения |
Нижняя подсветка |
Телецентричекая оптика (зеленый цвет) |
|
|
Кольцевая подсветка |
Четырехсекционное освещение (белый свет) (опционально) |
||
|
Измерение обзора |
Ф60 |
Ф100 |
|
|
Повторная точность |
±1 мкм |
±2 мкм |
|
|
Точность измерения *2 |
±3 мкм |
±4 мкм |
|
|
Нагрузка предметного столика |
3 кг |
||
|
Диапазон перемещения по оси Z |
35 мм |
||
|
Измерительное ПО |
VisionX |
||
|
Разрешение экрана |
0.1 мкм |
||
|
Габариты (ДXШXВ) мм |
500X280X670 |
||
|
Вес |
25 кг |
||
|
Рабочее напряжение |
200-240 ВПТ, 50/60 Гц,300 Вт |
||
|
Рабочая среда |
Температура 10°С~35°С, влажность 20~80% (без конденсации) вибрации <0.002g меньше 15 Гц |
||
|
Модель продукции |
TC51 |
|
|
Датчик изображения |
5 млн. пикселейCMOS |
|
|
Внешний дисплей |
24 дюйма LCD дисплей (XGA: 1920X1080) |
|
|
Светоприемная линза |
Двухтелецентрический объектив |
|
|
Пропускающая система |
Телецентричекая оптика (зеленый цвет) |
|
|
Поле обзора |
ф100 мм |
|
|
Повторная точность |
±2 мкм |
|
|
Точность измерения *1 |
±5 мкм |
|
|
Измерительное ПО |
VisionX |
|
|
Разрешение экарана |
0.1 мкм |
|
|
Электрический предметный столик |
Скорость вращения |
0.2 вращения/с - 2 вращения/с |
|
Диметр |
Ф60 мм |
|
|
Нагрузка |
3 кг |
|
|
Габариты (ДXШXВ) |
736X200X325 |
|
|
Вес |
25 кг |
|
|
Рабочее напряжение |
200-240 ВПТ, 50/60 Гц, 150 Вт |
|
|
Рабочая среда |
Температура 10°С~35°С, влажность 20~80% (без конденсации) вибрации <0.002g меньше 15 Гц |
|
|
Модель продукции |
TC96 |
TC97 |
TC98 |
TC99 |
|||
|
Диапазон измерения |
X |
620 мм |
720 мм |
820 мм |
920 мм |
||
|
Y |
540 мм |
640 мм |
740 мм |
840 мм |
|||
|
Z (Допустимая толщина листа) |
15 мм |
15 мм |
15 мм |
15 мм |
|||
|
Система измерения и точность |
|||||||
|
Точность измерения *1 |
± (3.0+L/200) мкм |
± (4.0+L/200) мкм |
|||||
|
Минимальный измеряемый диаметр отверстия |
ф0.35 мм |
||||||
|
Измерение высоты *2 |
Ось Z не переме- щается |
Высота |
±3.5 мм |
||||
|
Точность |
±2 мкм |
||||||
|
Ось Z переме- щается |
Высота |
15 мм |
|||||
|
Точность |
± (6+L/100) мкм |
||||||
|
Высота/диаметр |
1.64 |
||||||
|
Диаметр луча |
Ф100 мкм |
||||||
|
Максимальная скорость сканирования |
200 мм/с |
||||||
|
Ширина сканирования |
88 мм |
||||||
|
Максимальная скорость перемещения |
500 мм/с |
||||||
|
Система получения изображений |
Камера линейного сканирования высокого разрешения + телецентрический объектив высокого разрешения |
||||||
|
Стеклянная крышка |
Полностью автоматический подъем стеклянной крышки |
||||||
|
Датчик температуры |
Функция температурной компенсации |
||||||
|

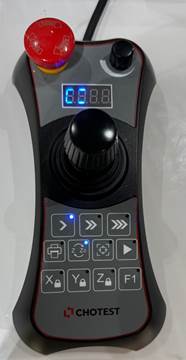

Рычаг дистанционного управления |
Рычаг дистанционного управления с джойстиком |
||||||
|
Система освещения |
Верхняя подсветка |
RGB (красный, зеленый, голубой) Программируемый верхний свет LED + RGB (красный, зеленый, голубой) коаксиальный свет LED |
|||||
|
Нижняя подсветка |
LED-подсветка в виде бруска |
||||||
|
Объекты измерения |
Измерение основных геометрических величин и допусков на форму и расположение, таких как: точка, линия, круг (координаты центра, радиус, диаметр) , дуга, центр, пересечение, прямолинейность, параллельность, угол, положение, расстояние между линиями, ширина линии, положение отверстия, диаметр отверстия, количество отверстий, расстояние от отверстия до отверстия, расстояние от отверстия до края, расстояние от центра дуги до отверстия, расстояние от центра дуги до края, расстояние от высшей точки дуги до высшей точки дуги, расстояние от точки пересечения до точки пересечения и т. д. |
||||||
|
ПО и система |
|||||||
|
Измерительное ПО |
VisionXS Pro |
||||||
|
Формат ввода документа |
dxf, gerber |
||||||
|
Формат вывода документа |
dxf, txt, csv, настраиваемая передача в клиентскую систему |
||||||
|
Операционная система |
Win10 |
||||||
|
Требования к использованию и спецификация оборудования |
|||||||
|
Источник газа |
0.6 МПа; 20 л/мин |
||||||
|
Рабочее напряжение |
(210~230) В, 50/60 Гц, 25 A, 3500 Вт |
||||||
|
Температура окружающей среды |
Температура 20±1°C/час, влажность 30~80% |
||||||
|
Вибрация окружающей среды |
Вибрация<0.002 g, менее 10 Гц |
||||||
|
Размеры оборудования (мм) |
1825x1357x1865 |
1925x1457x1865 |
2025x1557x1865 |
2125x1657x1865 |
|||
|
Вес |
около 2500 кг |
||||||
|
Модель продукции |
TC96P |
TC97P |
TC98P |
TC99P |
||
|
Диапазон изме- рения |
X |
620 мм |
720 мм |
820 мм |
920 мм |
|
|
Y |
540 мм |
640 мм |
740 мм |
840 мм |
||
|
Z (Допустимая толщина листа) |
15 мм |
15 мм |
15 мм |
15 мм |
||
|
Система измерения и точность |
||||||
|
Точность измерения оптического сканирования*1 |
± (3.0+L/200) мкм |
± (4.0+L/200) мкм |
||||
|
Минимальный измеряемый диаметр |
ф0.35 мм |
|||||
|
Оптическая измерительная система |
Светоприемная линза |
Объектив с моторизированным увеличением (1~12.5 непрерывное увеличение) |
||||
|
Точность измерения *3 |
± (3.0+L/200) мкм |
|||||
|
с изменением фокуса строчно- кадровой развертки *2 |
Точность поля обзора *3 |
±2.0 мкм |
||||
|
Минимальный измеряемый диаметр отверстия |
Ф40 мкм |
|||||
|
Оптическое измерение *4 |
Ось Z не перемещается |
Высота |
±3.5 мм |
|||
|
Точность |
±2 мкм |
|||||
|
Ось Z перемещается |
Высота |
15 мм |
||||
|
Точность |
± (6+L/100) мкм |
|||||
|
Высота/диаметр |
1.64 |
|||||
|
Диаметр луча |
Ф100 мкм |
|||||
|
Максимальная скорость сканирования |
200 мм/с |
|||||
|
Ширина сканирования |
88 мм |
|||||
|
Максимальная скорость перемещения |
500 мм/с |
|||||
|
Двухрежимная система получения изображений |
[1] Камера линейного сканирования высокого разрешения + телецентрический объектив высокого разрешения [2] Камера сканирования поверхности высокого разрешения + зум-объектив с электрическим увеличением |
|||||
|
Стеклянная крышка |
Полностью автоматический подъем стеклянной крышки |
|||||
|
Датчик температуры |
функция температурной компенсации |
|||||
|
Рычаг дистанционного управления |
Рычаг дистанционного управления с джойстиком |
|||||
|
Система освещения |
Верхняя подсветка |
RGB (красный, зеленый, голубой) Программируемый верхний свет LED+ RGB (красный, зеленый, голубой) коаксиальный свет LED |
||||
|
Нижняя подсветка |
Программируемая LED подсветка в виде бруска |
|||||
|
Объекты измерения |
Измерение основных геометрических величин и допусков на форму и расположение, таких как: точка, линия, круг (координаты центра, радиус, диаметр) , дуга, центр, пересечение, прямолинейность, параллельность, угол, положение, расстояние между линиями, ширина линии, положение отверстия, диаметр отверстия, количество отверстий, расстояние от отверстия до отверстия, расстояние от отверстия до края, расстояние от центра дуги до отверстия, расстояние от центра дуги до края, расстояние от высшей точки дуги до высшей точки дуги, расстояние от точки пересечения до точки пересечения и т. д. |
|||||
|
ПО и система |
||||||
|
Измерительное ПО |
VisionXS Pro |
|||||
|
Формат ввода документа |
dxf, gerber |
|||||
|
Формат вывода документа |
Dxf, txt, csv, настраиваемая передача в клиентскую систему |
|||||
|
Операционная система |
Win10 |
|||||
|
Требования к использованию и спецификация оборудования |
||||||
|
Источник газа |
0.6 МПа; 20 л/мин |
|||||
|
Рабочее напряжение |
(210~230) В, 50/60 Гц, 25 A, 3500 Вт |
|||||
|
Температура окружающей среды |
Температура 20±1°C/час, влажность 30~80% |
|||||
|
Вибрация окружающей среды |
Вибрация<0.002 g, менее 10 Гц |
|||||
|
Размеры оборудования (мм) |
1825x1357x1865 |
1925x1457x1865 |
2025x1557x1865 |
2125x1657x1865 |
||
|
Вес |
около 2500 кг |
|||||
|
Лазерный датчик смещения |
Настраивается в соответствии с фактическими потребностями |
|||||
*1 В позиции фокусировки, при температуре окружающей среды 20°C±1°C.
*2 Диапазон измерения камеры со строчно-кадровой разверткой меньше, чем у камеры с линейным сканированием.
*3 В позиции фокусировки, при температуре окружающей среды 20°C±1°C.
*4 Оптическая головка датчика измерения высоты (опционально) .
