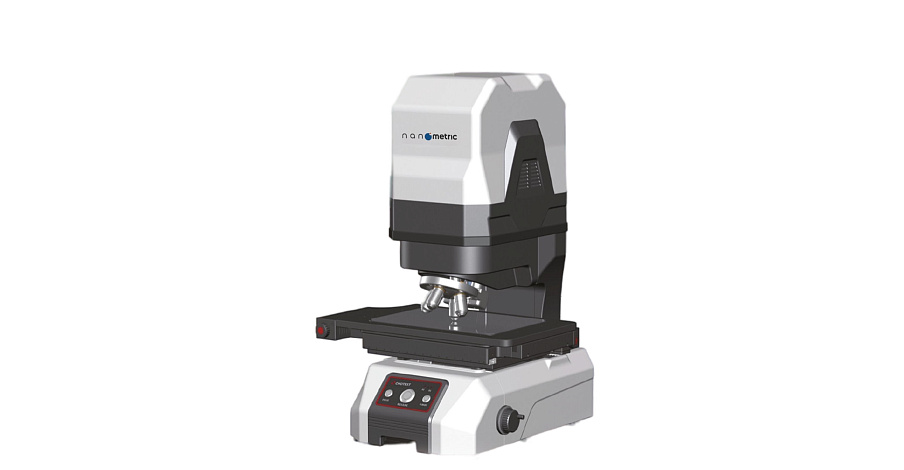

Печать/PDFИзмерительный микроскоп с микрообъективами MOB300 сочетает в себе микроскопическую визуализацию с традиционными видеоизмерениями для крупномасштабного измерения микрохарактеристик.
Измерительный микроскоп с микрообъективами MOB300 может быть использован в таких областях, как прецизионное оборудование, устройства оптической связи, высокоточные пресс-формы, магнитные материалы, высокоточная штамповка, прецизионные детали для мобильных телефонов, медицинское оборудование, часы, режущие инструменты, тесты с измерениями, и др. областях.

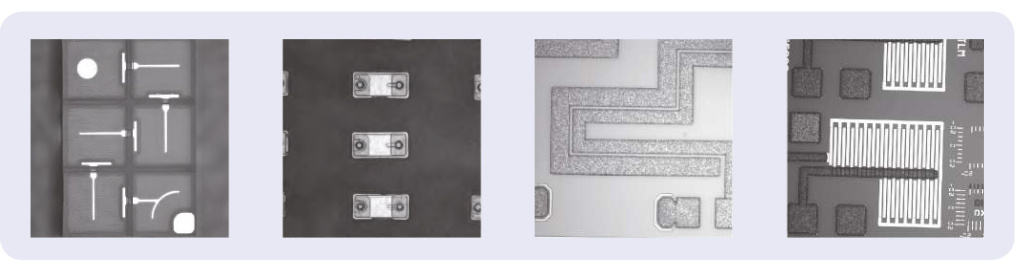

Примеры применения
|
Модель прибора |
MOB300 |
|||
|
Объектив |
10× |
20× |
50× |
|
|
Датчик изображения |
Промышленная камера высокого разрешения |
|||
|
Дисплей |
24 дюйма LCD дисплей (XGA:1920×1080) |
|||
|
Турели для объективов |
Ручная турель: 3 объектива, моторизованная турель: 5 объективов (опционально) |
|||
|
Поле обзора |
0.98×0.98мм |
0.49×0.49мм |
0.196×0.196мм |
|
|
Латеральное разрешение *1 |
2мкм |
1мкм |
0.4мкм |
|
|
Точность измерения*2 |
Поле обзора |
±0.3мкм |
±0.2мкм |
±0.1мкм |
|
Ось движения Ex/Ey |
± (2.0+0.02 L) мкм |
|||
|
Повторная точность поля обзора *3 |
±0.1мкм |
±0.1мкм |
±0.05мкм |
|
|
Измерение высоты *4 |
Точность измерения |
±(3.0+L/100)мкм |
||
|
Повторная точность |
±1мкм |
|||
|
Дальность шага |
X |
210мм |
||
|
Y |
110мм |
|||
|
Z |
75мм |
|||
|
Разрешение растрового изображения |
0.1мкм |
|||
|
Система освещения |
Верхняя подсветка |
Коаксиальное освещение |
||
|
Нижняя подсветка |
Телецентрическая оптика (зеленый цвет) |
|||
|
Точность точечного лазерного измерения*4 |
Высота/диаметр |
1.64 |
||
|
Диапазон высоты |
±3.5мм |
|||
|
Точность |
±2.0мкм |
|||
|
Измерительное ПО |
VisionX |
|||
|
Максимальная скорость измерения |
XY |
80 мм/с |
||
|
Z |
25 мм/с |
|||
|
Габариты(Д×Ш×В) |
531×455×761мм |
|||
|
Вес |
74 кг |
|||
|
Нагрузка |
5 кг |
|||
|
Рабочее напряжение |
100-240 ВПТ, 50/60Гц, 2A мощность 300Вт |
|||
|
Рабочая среда |
Температура 10°С~35°С, влажность 20~80% (без конденсации) вибрации <0.002g меньше 15 Гц |
|||
*1 В позиции фокусировки, при температуре окружающей среды 20°С±1°С, выполнять измерение стандартных пластин с линейным разрешением.
*2 В позиции фокусировки, при температуре окружающей среды 20°С±1°С, выполнять измерение микро-нано стандартных пластин.
*3 В позиции фокусировки, при температуре окружающей среды 20°С±1°С, выполнять измерение микро-нано стандартных пластин.
*4 Механическая точность оси Z, точность измерения высоты с помощью фокусировки объектива зависит от поверхности детали.
*5 Измерительная головка оптического датчика для измерения высоты (опционально).
